Démonter une NES

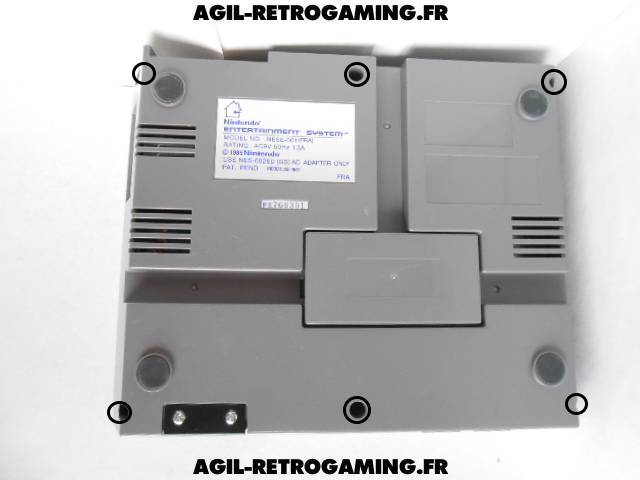

Pour démonter intégralement votre Nintendo, vous n’aurez besoin que d’un simple tournevis cruciforme. Mais avant toute chose, actionnez le bouton power afin de décharger l’électricité contenue dans l’alimentation de la console (cela vous évitera de vous friser les moustaches). En retournant votre console, vous repérerez immédiatement les 6 vis à dévisser :

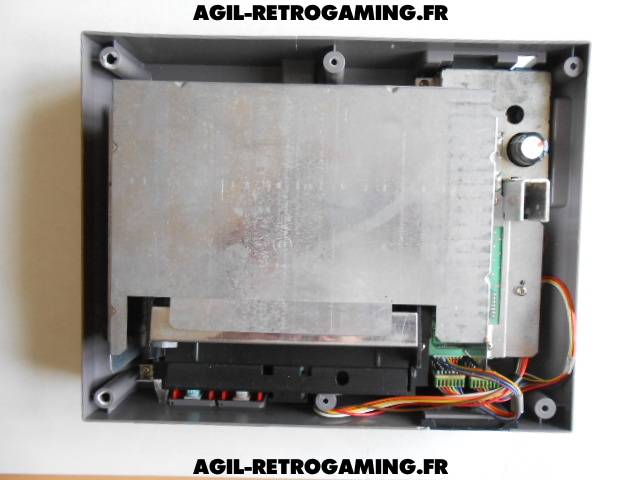

Après avoir retiré la coque supérieure de la NES, vous devrez ôter le capot métallique :

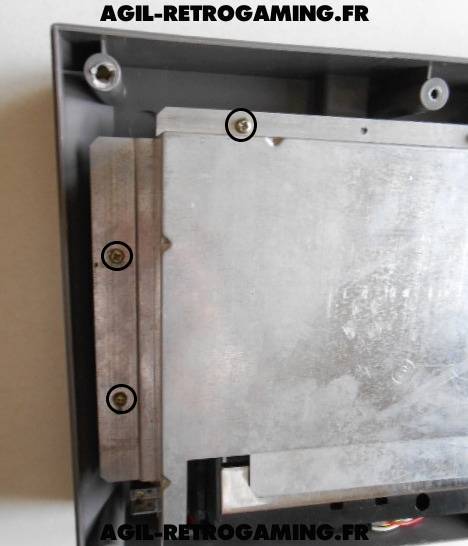

Celui-ci est retenu par 7 vis, les 3 premières à gauche :

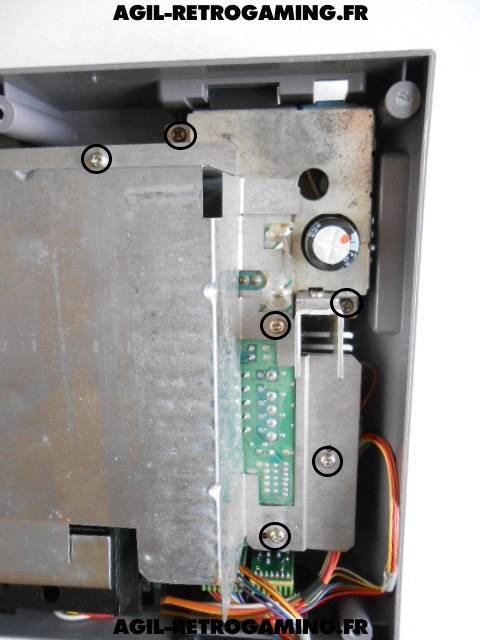

Et les 4 dernières à droite sans oublier les 2 vis du fond qui retiennent la carte mère.

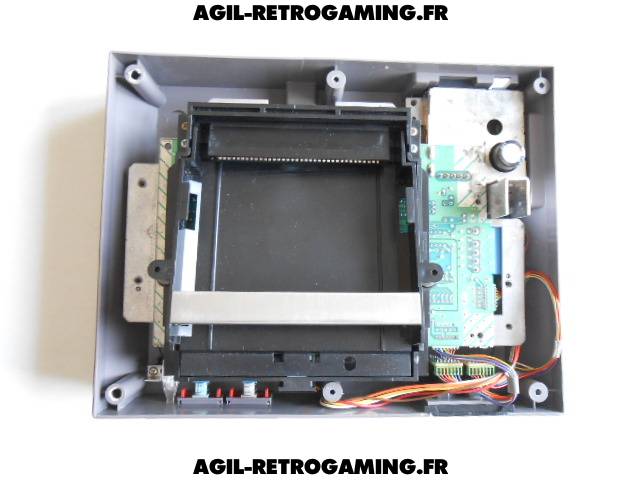

Vous accédez enfin au coeur de la bête :

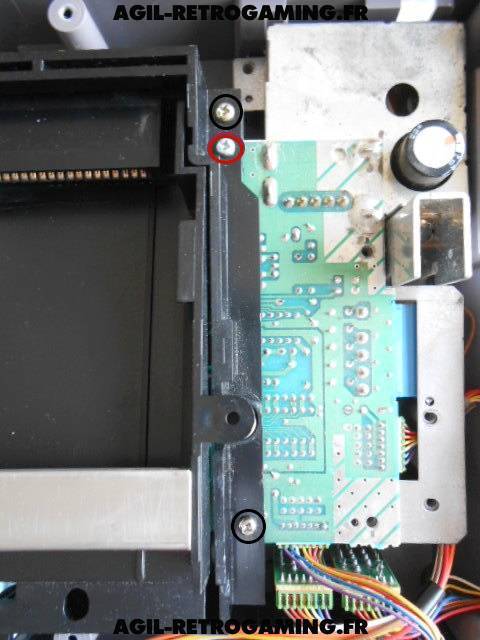

Il ne vous reste plus que 6 vis à retirer pour libérer le tiroir, 3 de chaque côté dont une argentée plus longue que les autres, repérez bien sont emplacement (pour le remontage), côté gauche :

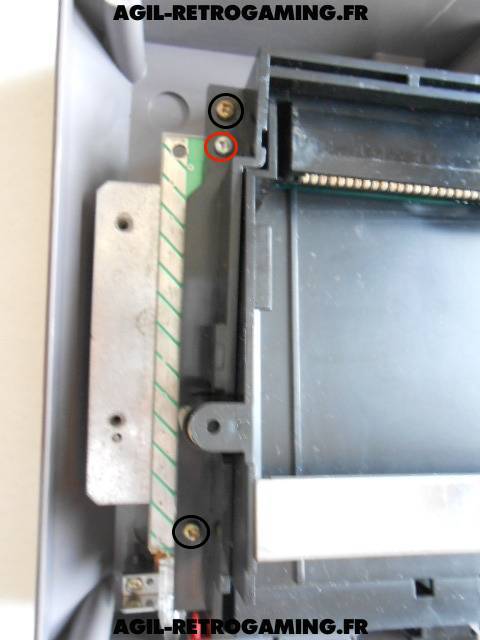

Côté droit :

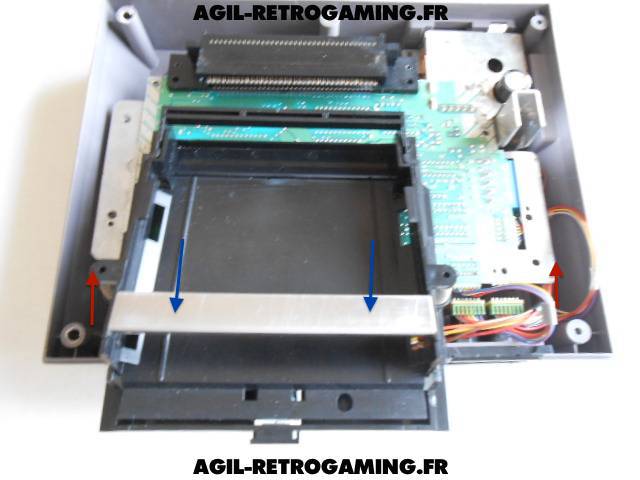

Vous pouvez désormais retirer le tiroir, en le tirant vers vous tout en soulevant la carte mère :

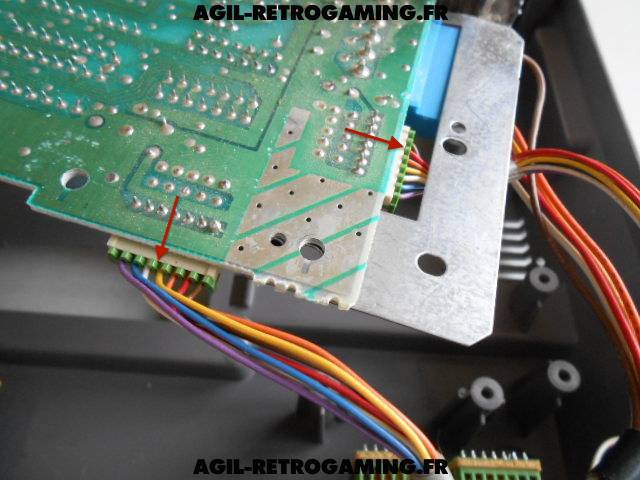

Déconnectez également les ports manettes :

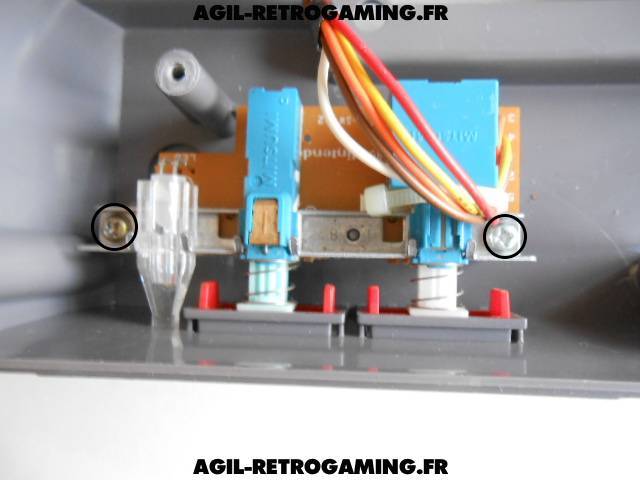

Et libérez les boutons « power » et « reset » en dévissant les deux vis de chaque côté :

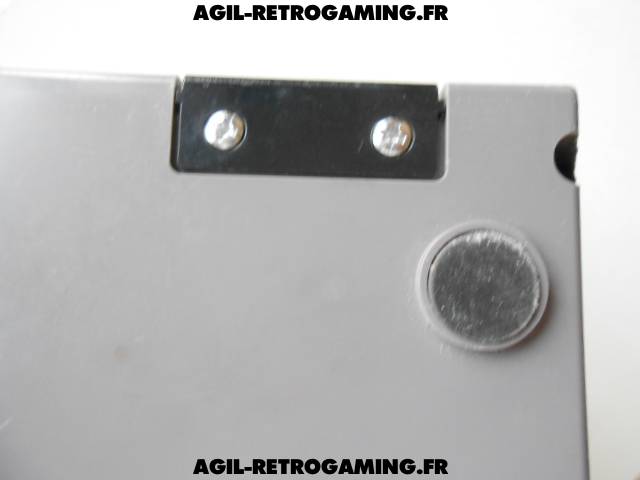

Il ne vous reste plus qu’à retirer les deux dernières vis en-dessous de la console qui maintiennent les ports manettes :

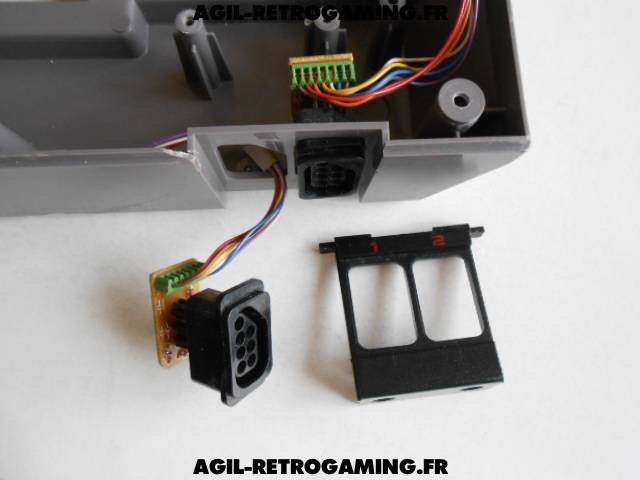

Et retirer ceux-ci en les poussant depuis l’intérieur de la console :
Votre console est intégralement démontée !
