Démonter une Console Super Nintendo
Dans ce tutoriel vous découvrirez la méthode pour démonter intégralement une Super NES et pour cela vous n’aurez besoin que d’un simple tournevis cruciforme ainsi qu’un embout GameBit 4.5 mm (disponible sur notre boutique retrogaming).

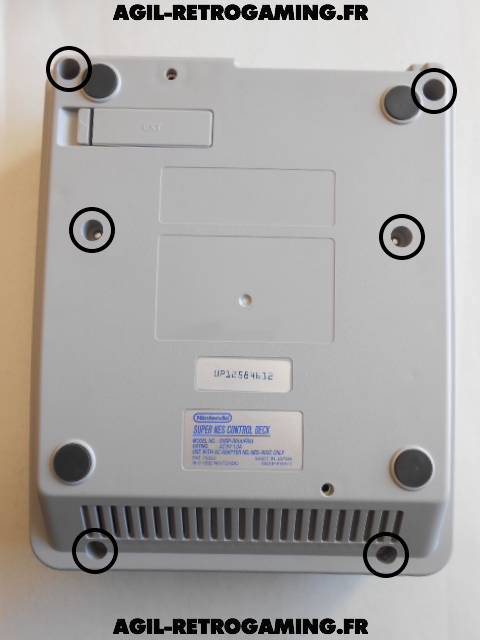

Première étape : Activez l’interrupteur on/off afin de décharger l’électricité contenue dans votre console et retournez cette dernière pour en dévisser les 6 vis Nintendo, à l’aide de votre GameBit.

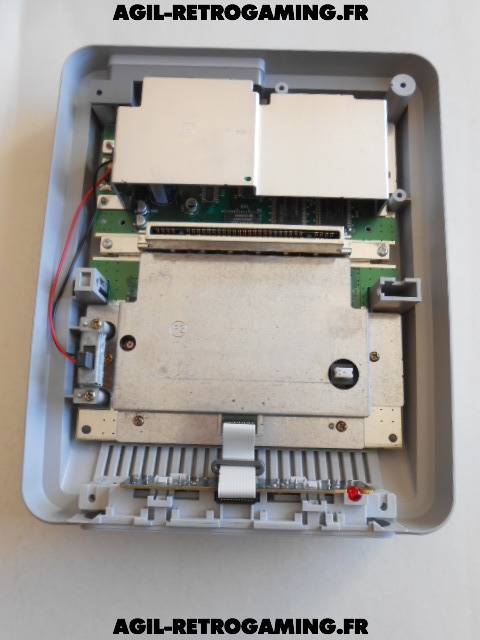

Vous venez de libérer la coque supérieure dont les éléments sont maintenus par de simples clips.

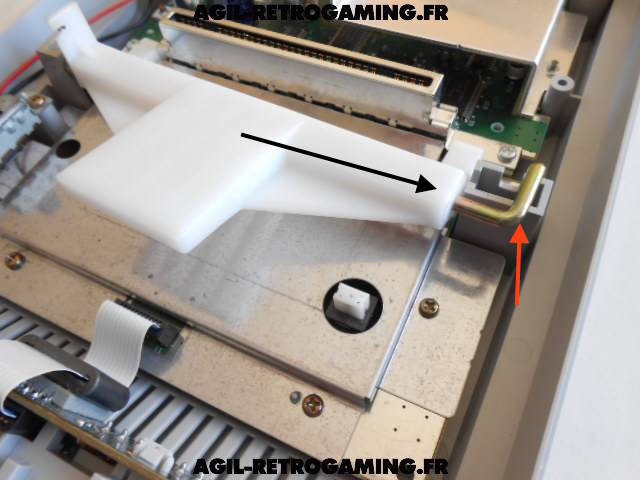

Au niveau de la coque inférieure, commencez par retirer le mécanisme d’éjection des cartouches en soulevant légèrement la barre transversale et en la tirant vers la droite, comme ceci :

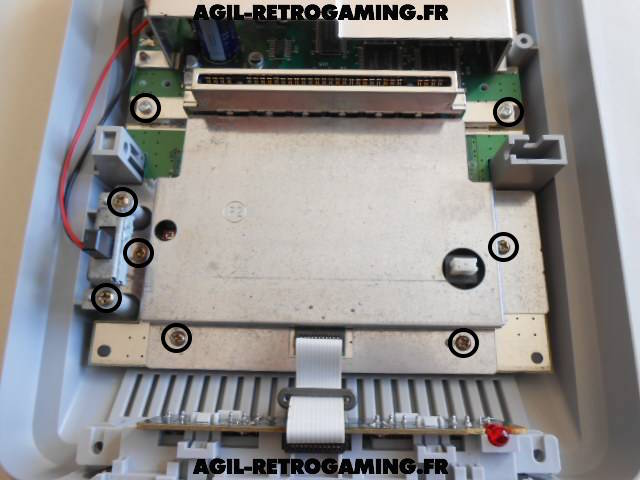

Attaquez-vous ensuite aux 11 vis retenant la carte mère en commençant par les 2 vis argentées retenant le port cartouche et les 6 vis dorées face à vous (dont une sous l’interrupteur on/off) :

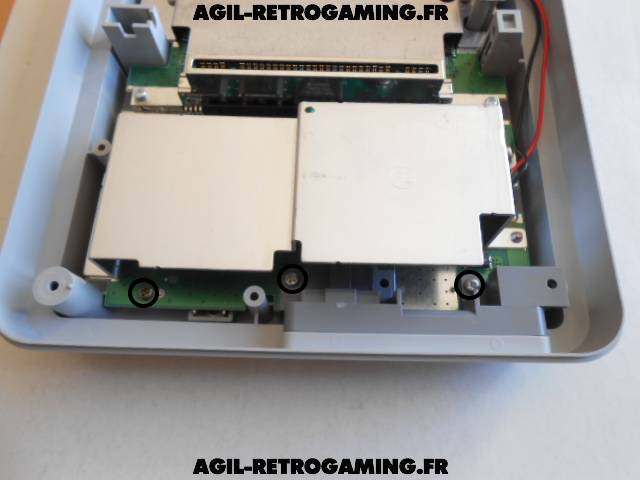

Terminez par les 3 vis à l’arrière de la console SNES (dont deux argentées de plus grande longueur, notez bien leurs emplacements) :
Vous pouvez désormais extraire la carte mère de la coque SNES et nettoyer intégralement les pièces en plastique à grande eau !

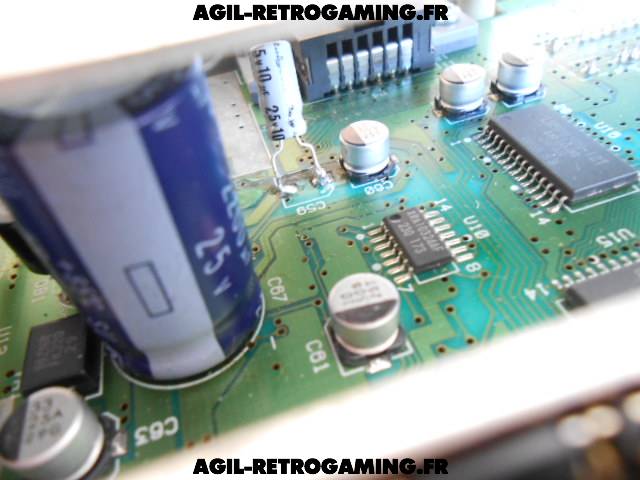

Au passage vous pourrez savoir si votre Super NES est passée par le SAV Nintendo pour le changement du condensateur C59, celui-ci est visible sous le dissipateur thermique (facilement identifiable en cas de réparation car le modèle diffère des condensateurs d’usine). Ce fameux condensateur a été remplacé sur cette Super Nintendo :
Après avoir bien séché les différents éléments et un bon dépoussiérage des composants électroniques internes, il ne vous reste plus qu’à remonter le tout en sens inverse !
