Démonter une console GameCube

Dans ce tutoriel, vous découvrirez commenter démonter intégralement votre Game-Cube !

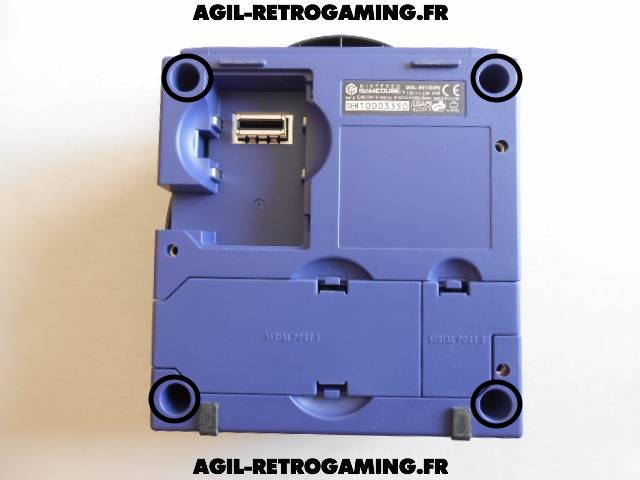

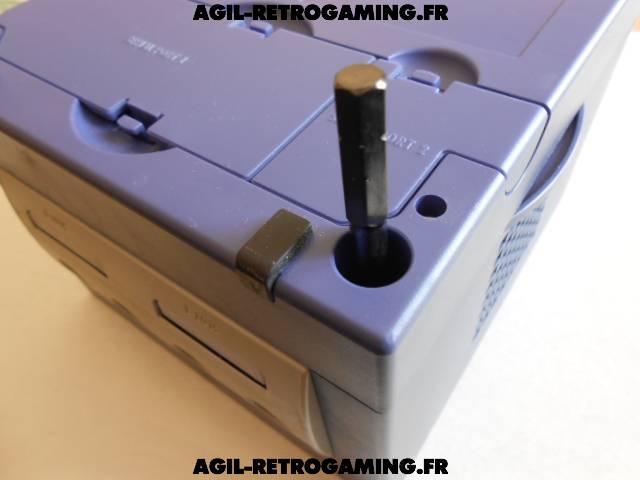

Pour cela il vous faudra un simple tournevis cruciforme ainsi qu’un embout gamebit 4.5mm. Première étape : Actionnez l’interrupteur on/off (pour décharger l’électricité contenue dans les composants) et retournez votre console pour en dévisser les 4 vis Nintendo à l’aide de l’embout spécifique :

Facilitez-vous la tâche avec nos embouts de grande longueur :

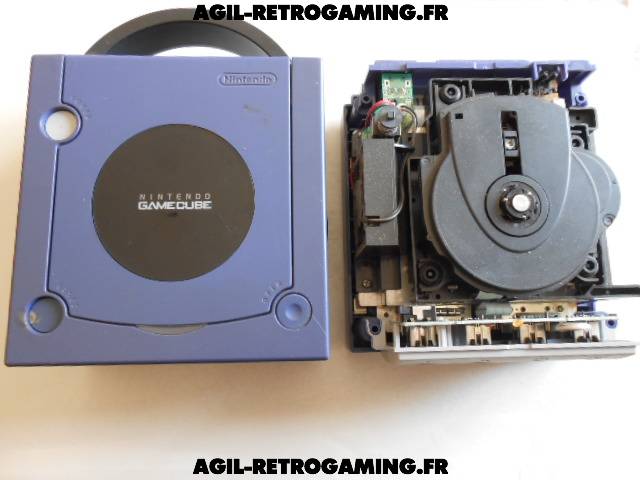

Retirez la coque supérieure de la console :

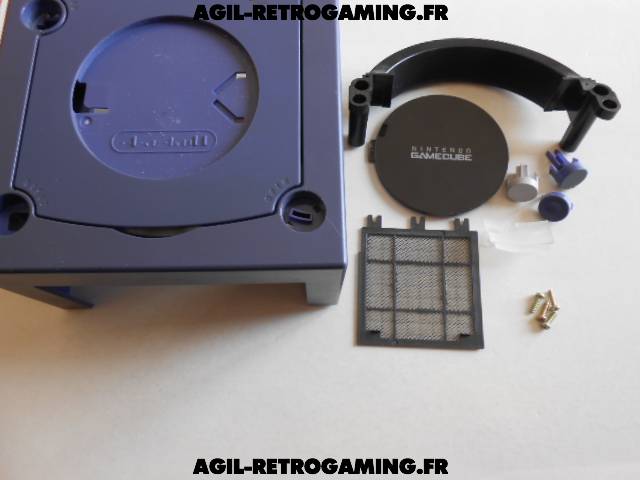

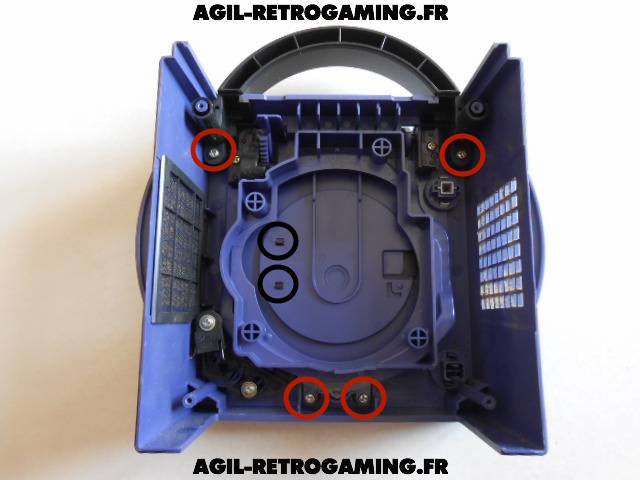

Et retournez-la pour en extraire les différents éléments (les touches sont simplement clipsées) :

Sur certains modèles, vous pourrez facilement retirer le jewel (disque Nintendo noir maintenu par 2 petits clips sous le capot de la console).

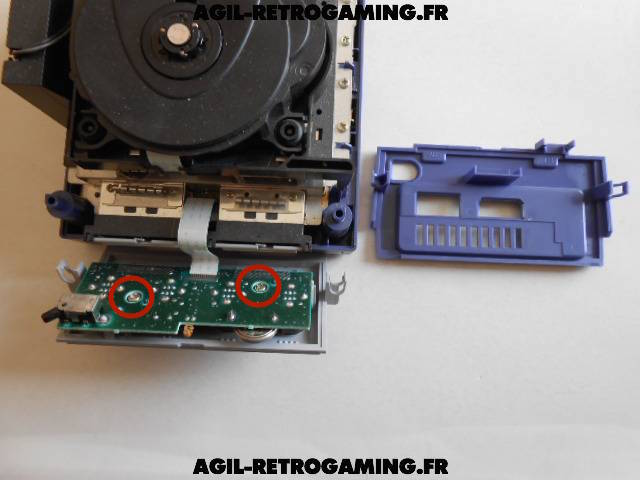

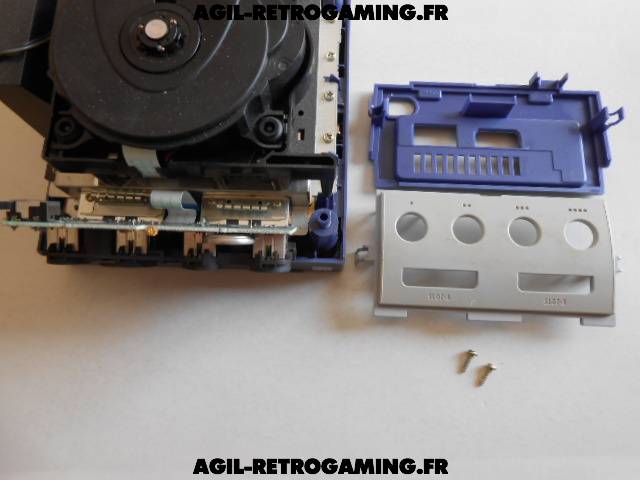

Revenez au bloc console NGC en lui-même dont vous pouvez d’ores et déjà retirer le cache arrière (clipsé) et le cache avant (ports manette) en dévissant les deux vis à l’arrière :

Mettez les différentes pièces de côté, vous allez maintenant vous attaquer à la grosse partie dévissage.

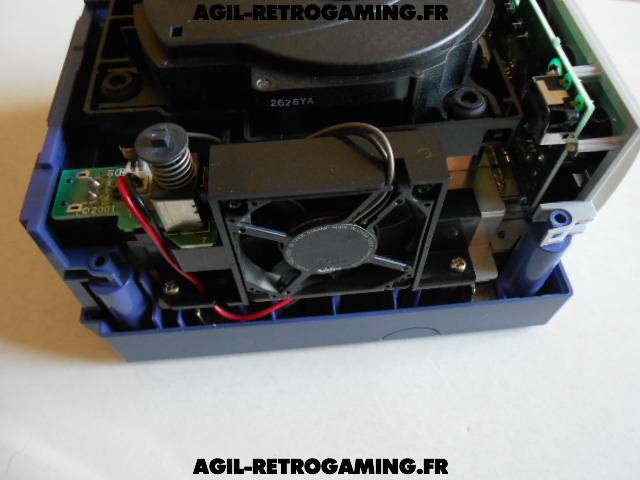

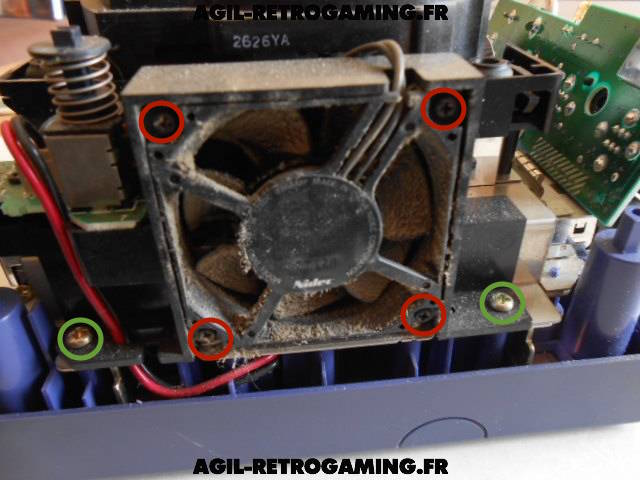

Commencez par le ventilateur que vous pourrez libérer en dévissant les 4 vis (entourées en rouge) ainsi que son support (les 2 vis entourées en vert).

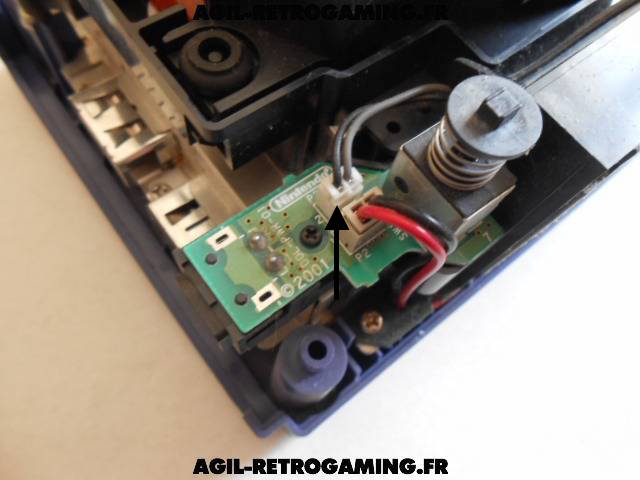

Déconnectez ensuite la fiche du ventilateur (profitez-en pour déconnecter également la fiche juste à côté). Au passage, vous constaterez l’accumulation de poussière ! Profitez-en pour nettoyer délicatement le ventilateur à l’aide d’un coton-tige (légèrement imbibé d’essence F par exemple).

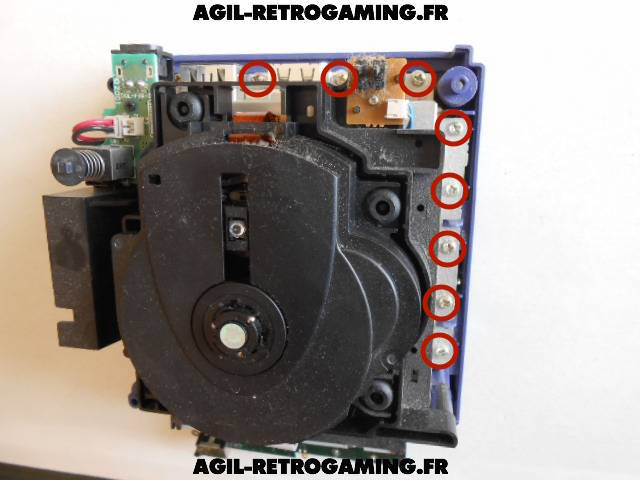

Vous y voilà : 16 vis à dévisser ! Commencez par les 8 vis en rouge ci-dessous :

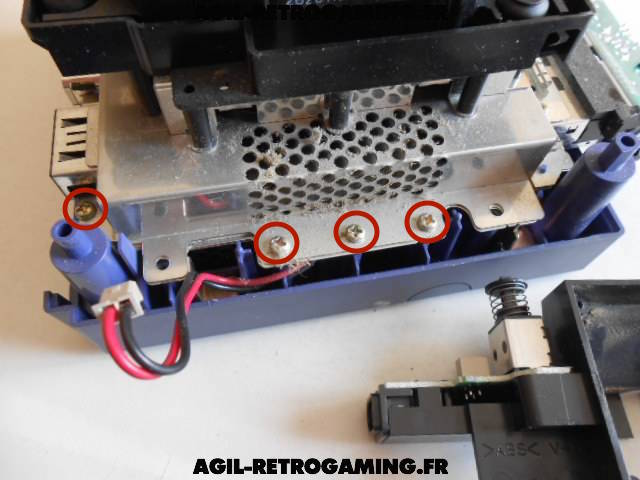

Ensuite les 4 vis côté ventilateur :

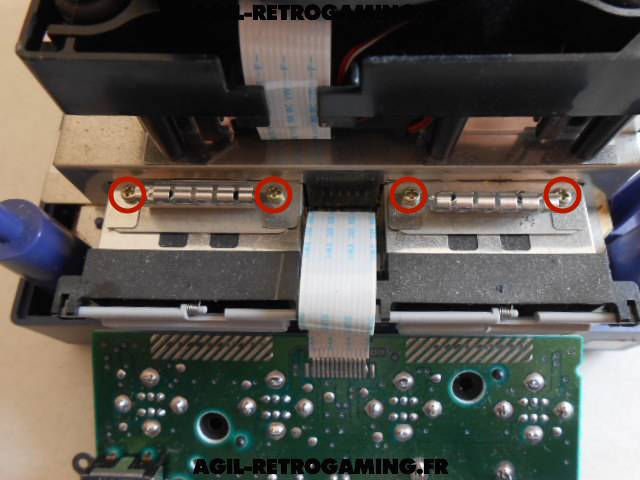

Et les 4 vis à l’avant (au-dessus des ports cartes mémoires) :

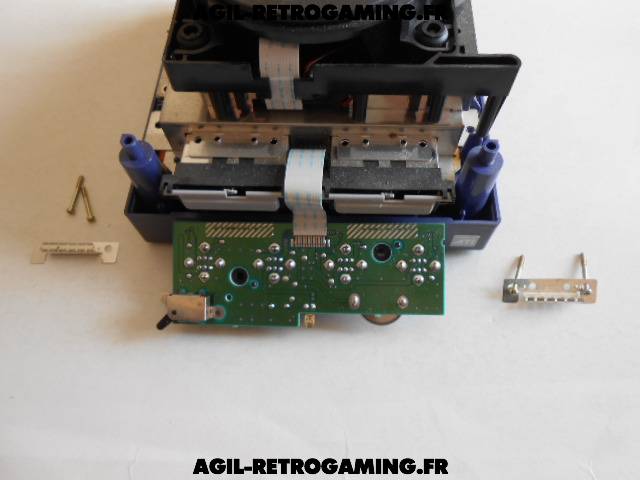

Retirez les pièces métalliques :

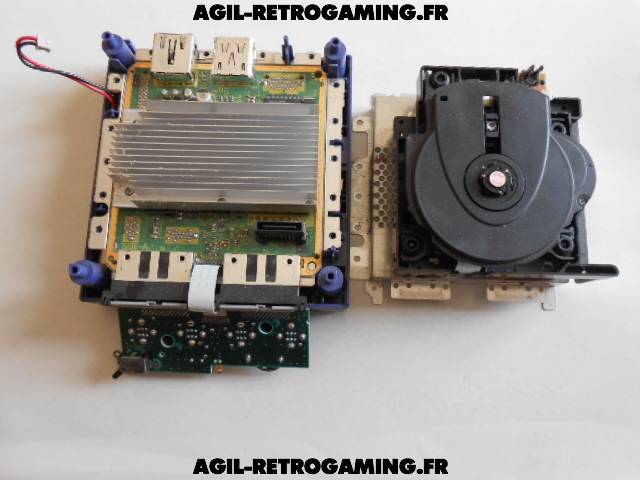

Vous pouvez désormais extraire le bloc optique en le soulevant délicatement :

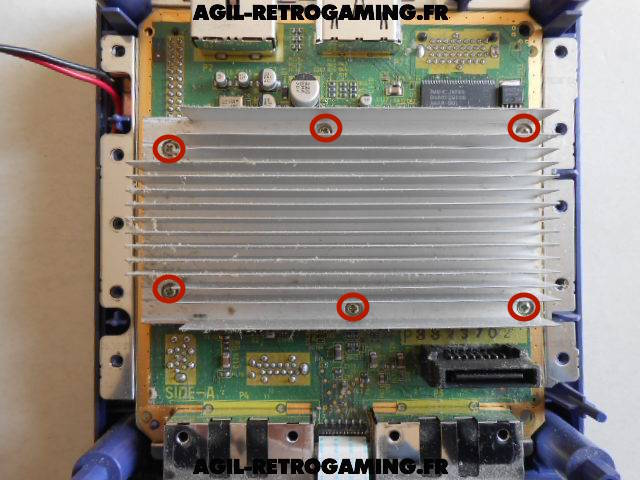

Encore un dernier effort pour les 6 vis du dissipateur thermique :

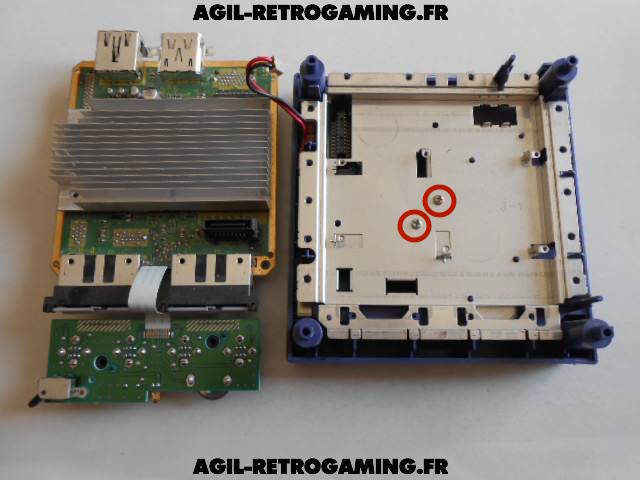

Puis les 2 vis en-dessous :

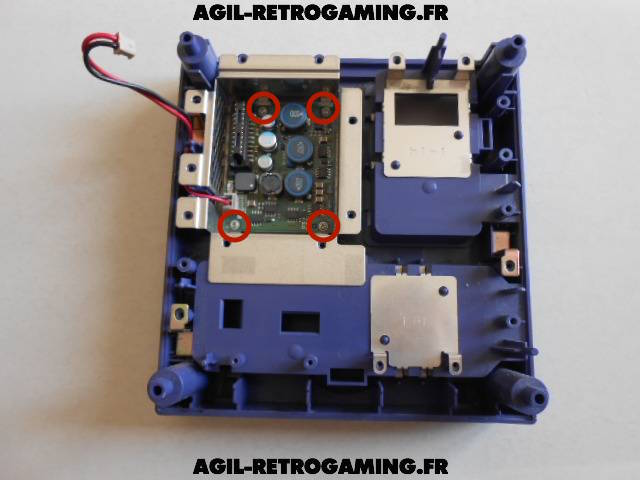

Et enfin les 4 dernières vis retenant l’alimentation :

Après un bon dépoussiérage, vous pourrez remonter le tout en sens inverse ! Voici le résultat pour cette GameCube :

Veillez à bien repérer l’emplacement des différentes vis au démontage, certaines ayant une longueur et un diamètre différents… A vos tournevis !
